工作原理及結構組成

（一）工作原理

皮帶機是以撓性膠帶作為物料承載件和牽引件的連續輸送設備。根據摩擦原理，由傳動滾筒帶動皮帶，將物料輸送到所需要的地方。皮帶繞經頭部的主動滾筒和尾部的改向滾筒，形成一個無級的環節帶，上下兩段皮帶都支撐在托輥上，拉緊裝置給皮帶以正常運轉所需要的張緊力。工作時，主動滾筒通過它與皮帶之間的摩擦力帶動皮帶運行，物料在皮帶上與皮帶一起運動。皮帶機一般是利用上段皮帶運送物料，并且在端部卸料。特殊的是利用專門的卸料裝置，可在任意位置卸料。

（二）結構組成

主要包括傳動裝置（電機、減速機、聯軸器、主動輪、從動輪、改向輪）；機架裝置（皮帶機支架、托輥及支架）； 控制及保護裝置（跑偏開關、速度開關、拉繩開關、逆止器）；張緊裝置（有螺桿、配重、液壓、張緊小車四種）；皮帶及輔助裝置。

三、產品特點

（1）采用高密封高壽命托輥，精度高、密封好、阻力小、壽命長。

（2）采用可控制動托輥，解決了下運帶式輸送機沿線可控制動難題。

（3）鋼結構焊接前拋丸噴底漆焊接后噴面漆，美觀、耐用、不易掉漆，而且能較好的除去鋼結構構件表面的銹蝕及飛濺，使鋼結構構件表面產生一定程度的凹凸不平的效果，加大構件摩擦系數及涂料的附著力。

（4）全封閉皮帶機，不僅外形美觀，更具有防塵輸送的實用性，配有維修檢修門和清掃檢修門，具有結構簡單，安裝迅速，實用性強等特點，對于有環保輸送需求的客戶是為選擇。

（5）與汽車運輸相比，具有以下優點：

①輸送距離長、運量大、可連續輸送；

②運行可靠，易于實現自動化和集中化控制；

③環保節能，性價比很高。

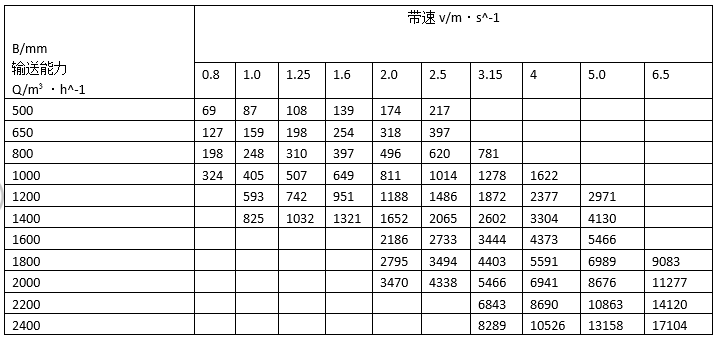

四、基礎選型說明

（輸送能力Q值系按水平運輸，運行堆積角θ為20°，托輥槽角λ為35°時計算的。
